Confección de un cable VGA – VGA reciclado

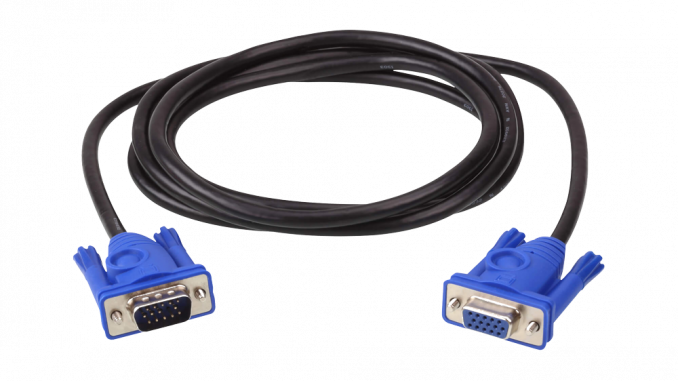

Cable VGA

Making a recycled VGA – VGA cable

Autor: Ana Iris Sánchez Alicia / anairis.sanchez@gtm.jovenclub.cu

Resumen

El artículo describe la confección de un cable VGA – VGA reciclado, a partir de dos cables de señal de dos monitores CRT (del inglés, Cathode Ray Tube) en desuso, preferentemente iguales.

Palabras claves: Cable VGA, monitor TRC

Abstract

The article describes the construction of a recycled VGA – VGA cable, from two signal cables of two CRT monitors in disuse, preferably equal.

Keywords: VGA cable, CRT monitor

Introducción

En ocasiones se precisa de un cable VGA – VGA para conectar la computadora, un reproductor de DVD o cualquier otro dispositivo con salida VGA, a un monitor LCD o a un televisor LCD, pero no se tiene a mano el cable apropiado. Este artículo ofrece una solución que por sencilla y barata, no es menos funcional que la ideal.

 Materiales y métodos (Desarrollo)

La idea es tomar, de dos monitores CRT en desuso, preferentemente iguales, los cables de señal y unir los hilos correspondientes, evitando los cortocircuitos. Para ello, los empates se cubren con tape o con espaguetis adecuados. La resistencia mecánica de los empates se puede garantizar cubriéndolos con silicona. Resulta más fácil la unión de los cables desoldando los conectores del circuito impreso y con estaño, se unen conservando la correspondencia de los hilos. Las imágenes ilustran la solución final.

Figura 1. Selección de los cables VGA.
Figura 1. Selección de los cables VGA.
Creación de un cable VGA - VGA.
Figura 2. Proceso de empalme de los cables.
Figura 3. Cable VGA - VGA terminado.
Figura 3. Cable VGA – VGA terminado.

 Listado de componentes

Dos cables VGA de dos monitores en desuso.

Conclusiones

La solución es práctica y efectiva en caso de no poder disponer de la tecnología adecuada, y sobre todo, económica.
